Brio X3VET
2.770,00€
Brio X3VET.EU.7ch.C2.ST w/ Printer, w/ Battery HS.CODE: 90181910 **For shipment, a printer must be created as a separate item.

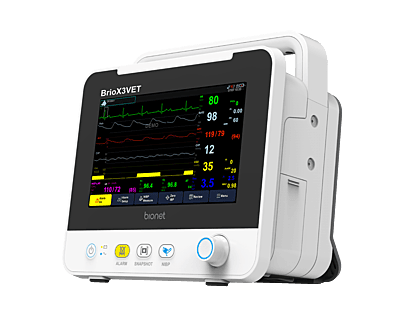

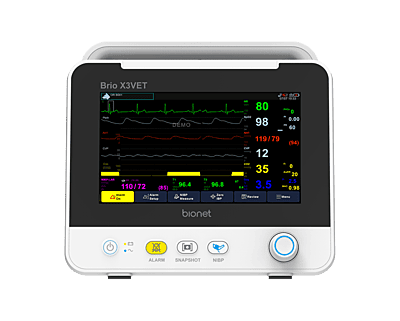

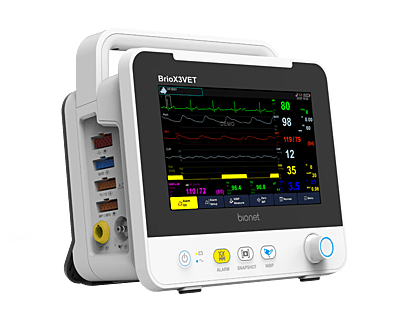

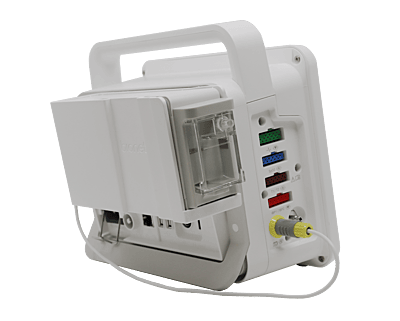

Der Brio X3VET ist ein kompakter veterinärmedizinischer Patientenmonitor mit 8-Zoll-Touchscreen für Echtzeit-Überwachung von Tieren in klinischen und Notfallumgebungen. Zeigt bis zu 5 Wellenformen gleichzeitig an (EKG, SpO2, Atmung, Temperatur, IBP). Optionale Module für EtCO2 und Multigas-Analyse. Echtzeit-Datenaustausch für bis zu 32 Monitore über LAN/WLAN. Speichert 168 Stunden Trenddaten und 1.000 Alarmereignisse. IPX2-Schutz, tragbar, 2,0 kg.
Menge wählen
Produktdetails
1. PRODUKTÜBERSICHT
Der Brio X3VET ist ein tragbarer, kompakter veterinärmedizinischer Patientenmonitor mit 8-Zoll-Touchscreen-Display (1024 × 600) und intuitivem Drehknopf für die einfache Bedienung in anspruchsvollen klinischen Situationen. Das Gerät misst gleichzeitig bis zu 5 Wellenformen (EKG, SpO2, Atmung, Temperatur, IBP) mit hoher Zuverlässigkeit. Die Standard-Parameter umfassen 3-Leitungs-EKG, SpO2, nichtinvasive Blutdruckmessung (NIBP), 2-Kanal-IBP und 2-Kanal-Temperaturmessung. Optional sind Haupt-/Nebenstrom-EtCO2-Überwachung und Multigas-Analyse (Dual-Gas) für Anästhesieverfahren verfügbar. Mit LAN- und WLAN-Konnektivität ermöglicht das Gerät den Echtzeit-Datenaustausch mit bis zu 32 anderen Monitoren. Das System speichert 168 Stunden Trenddaten, 16-Sekunden-Schnappschüsse und bis zu 1.000 Alarmereignisse. IPX2-zertifiziert mit tragbarem Design (2,0 kg). Ausschließlich für veterinärmedizinische Anwendung.
2. PRODUKTMERKMALE
- Anzeige von bis zu 5 Wellenformen gleichzeitig
- 8-Zoll kapazitiver Touchscreen (1024 × 600)
- Intuitiver Drehknopf für einfache Bedienung in jeder Situation
- 3-Leitungs-EKG mit Herzfrequenzmessung (15–350 bpm)
- SpO2-Überwachung mit Bionet-Sensor (0–100%)
- Nichtinvasive Blutdruckmessung (NIBP) mit SuntechBP
- 2-Kanal-IBP (invasive Blutdruckmessung)
- 2-Kanal-Temperaturmessung (0–50 °C)
- Atmungserkennung durch thorakale Impedanz (5–120 bpm)
- Optionale EtCO2-Module (Mainstream/Sidestream)
- Optionales Dual-Gas-Analysemodul (CO2, N2O, Anästhetische Gase)
- Speicherung von 168 Stunden Trenddaten
- 1.000 Alarmereignisse mit 16-Sekunden-Schnappschüssen
- Echtzeit-Datenaustausch für bis zu 32 Monitore über LAN/WLAN
- BT-Link Next Software für EMR-Datenübertragung
- Optionales Druckermodul
- IPX2-Schutz (spritzwasserdicht)
- Tragbares, kompaktes Design
- Bedienelemente: Power-Taste, Trim-Knopf, Alarm-Taste, Snapshot-Taste, NIBP-Taste
3. TECHNISCHE SPEZIFIKATIONEN
Physische Abmessungen und Gewicht
- Abmessungen (Gerät): 237 (H) × 221 (B) × 136,5 (T) mm
- Abmessungen (Paket): 340 × 260 × 490 mm
- Gewicht (Gerät): 2,0 kg
- Gewicht (Paket): 8,0 kg
- Material: Kunststoff, IPX2-Schutz
- Display: 8-Zoll kapazitiver Touchscreen
- Auflösung: 1024 × 600 Pixel
- Bedienelemente: Power-Taste, Trim-Knopf, Alarm-Taste, Snapshot-Taste, NIBP-Taste
- Anzeigeelemente: 3-farbige optische Alarmlampe, SpO2-Pulston, Batteriestatus, externe Stromversorgungs-LED
EKG-Spezifikationen
- Norm: IEC 60601-2-27:2011, IEC 60601-2-25:2011
- 3-Ableitung (1CH): I, II, III
- Optional 5-Ableitung: I, II, III, aVR, aVL, aVF, V
- Herzfrequenz-Messbereich: 15–350 bpm
- Herzfrequenz-Genauigkeit: ±1 bpm oder ±1 %, je nachdem, welcher Wert größer ist
- ST-Streckenbereich: -2,0 bis +2,0 mV
- Schutz gegen elektrochirurgische Störungen und Defibrillation
Atmungs-Spezifikationen (RESP)
- Methode: Thorakale Impedanz
- Kanalwahl: RA-LL / RA-LA
- Messbereich: 5–120 bpm
- Genauigkeit: ±1 bpm
- Apnoe-Alarm: Ja
SpO2-Spezifikationen
- Sensor: Bionet SpO2
- Messbereich: 0–100 %
- Genauigkeit: 70–100 % ±2 Ziffern
- Pulsfrequenz-Messbereich: 18–450 bpm
- Pulsfrequenz-Genauigkeit: ±2 bpm
NIBP-Spezifikationen
- Norm: ISO 80601-2-30:2018
- Methode: Oszillometrie mit stufenweiser Deflation
- Betriebsmodus: Manuell / Automatisch
- Messbereich systolisch: 40–260 mmHg
- Messbereich MAP: 26–220 mmHg
- Messbereich diastolisch: 20–200 mmHg
- Mittlerer Fehler: < ±5 mmHg
- Standardabweichung: < ±8 mmHg
Temperatur-Spezifikationen
- Norm: ISO 80601-2-56:2018
- Methode: Thermischer Widerstand
- Betriebsmodus: Direkt
- Messbereich: 0–50 °C (32–122 °F)
- Genauigkeit 25–45 °C: ±0,1 °C
- Genauigkeit unter 25 °C, über 45 °C: ±0,2 °C
- Kompatibilität: 98ME04GA603 Temperatursonden
IBP-Spezifikationen
- Norm: IEC 60601-2-34:2011
- Kanäle: 2CH
- Messbereich: -50 bis 300 mmHg
- Genauigkeit: ±4 % des Messwerts oder ±4 mmHg, je nachdem, welcher Wert größer ist
- Nullabgleich: ±200 mmHg
- Drift: ±1 mmHg über 24 Stunden
EtCO2-Spezifikationen (Optional)
- Norm: ISO 80601-2-55:2018
- Messbereich: 0–150 mmHg, 0–19 %
- Genauigkeit: 0–40 mmHg ±2 mmHg, 41–70 mmHg ±5 %, 71–100 mmHg ±8 %, 101–150 mmHg ±10 %
- Atemfrequenz: 2–150 bpm, Genauigkeit ±1 bpm
Dual-Gas-Spezifikationen (Optional)
- CO2: 0–76 mmHg (0–10,1 kPa), Genauigkeit ±(0,2 Vol. % + 4 % relativ)
- N2O: 30 % N2O erhöht CO2-Messung um 3,25 mmHg bei 10 % CO2
- Anästhetische Gase: Isofluran (0–6 %), Desfluran (0–18 %), Sevofluran (0–6 %)
- Genauigkeit: ±(0,15 Vol. % + 4 % relativ)
- Flussrate: 175 ml/min ±25 ml/min
Konnektivität
- LAN: IEEE 802.3
- WLAN: IEEE 802.11 (a, b, g, n)
- Echtzeit-Datenaustausch: Bis zu 32 Monitore
- USB 2.0: 2 Anschlüsse
- HDMI: Ausgangsanschluss
- Druckermodulanschluss
Stromversorgung
- Eingangsspannung: 100–240 VAC
- Stromstärke: 1,5–0,75 A
- Frequenz: 50/60 Hz
- Leistungsaufnahme: < 35 W
- Batterie: Wiederaufladbarer Lithium-Ionen-Akku 10,8 V, 3.250 mAh / 6.500 mAh
Datenspeicherung
- Standard: 168 Stunden Trenddaten
- Alarmereignisse: Bis zu 1.000 (mit 16-Sekunden-Schnappschüssen, 8 Sekunden vor und nach dem Ereignis)
Umgebungsbedingungen
- Betriebstemperatur: 5–40 °C (41–104 °F)
- Lagertemperatur: -20–60 °C (-4–140 °F)
- Luftfeuchte (Betrieb): 30–85 %
- Luftfeuchte (Lagerung): 10–95 % (verpackt)
- Höhe (Betrieb): 525–795 mmHg (70–106 kPa)
- Höhe (Lagerung): 375–795 mmHg (50–106 kPa)
- Schutzart: IPX2
Standards und Compliance
- Schutzklasse: Klasse I
- Schutzart: IPX2
4. KOMPONENTEN UND ZUBEHÖR
Standardlieferumfang (SKU: 110373-050000)
110370-000200 | Brio-Druckermodul Ass'y
130336-001030 | Ösophagussonde mit 3-Kanal-EKG und Temperatur, mittlere Größe, IEC
130336-001040 | Ösophagussonde mit 3-Kanal-EKG und Temperatur, kleine Größe, IEC
151900-079500 | Li-Ionen-Akku (3 Zellen)
152100-054400 | Erio-Druckerhalterung
152600-002200 | 3-Kanal-EKG-Kabel, Clip-Typ, IEC
152600-002400 | 3-Kanal-EKG-Verlängerungskabel, IEC
152600-003331 | ACC.SpO2-Sonde 1 m (VET, Schwarz-Grau-S)
152600-007000 | Thermopapierrolle (58 mm × 36 Φ × 13 mm / 15 m)
152600-011800 | Netzkabel (2,5 m)
152600-022401 | NIBP-Verlängerungsschlauch (3 m)
152600-031900 | Einweg-Suntech-Vet-NIBP-Manschette #1 / Bereich: 3–6 cm
152600-032000 | Einweg-Suntech-Vet-NIBP-Manschette #2 / Bereich: 4–8 cm
152600-032100 | Einweg-Suntech-Vet-NIBP-Manschette #3 / Bereich: 6–11 cm
152600-032200 | Einweg-Suntech-Vet-NIBP-Manschette #4 / Bereich: 7–13 cm
152600-032300 | Einweg-Suntech-Vet-NIBP-Manschette #5 / Bereich: 8–15 cm
152600-032400 | SpO2 Sensor Probe (VET, Rectal) Transflektanz-SpO2-Sonde (1000 mm)
152600-033510 | Wiederverwendbare NIBP-Manschette – Säugling / Bereich: 9–14,8 cm
152600-034010 | Temperatursensor (98ME04GA604), Rektaltyp 3,5 mm
152600-042500 | Temperaturverlängerungskabel
152600-042700 | SpO2-Verlängerungskabel
152600-047600 | Bedienungsanleitung
Optionale Komponenten
120108-043600 | Pole clamp for mounting a transducer plate (MX240)
120108-044000 | Modular transducer mounting plate (MX800)
120108-044100 | Single-line monitoring kit (MX9504T)
120108-048810 | BM cart
120108-054810 | Respironics Mainstream EtCO2 – Disposable airway adapter for adults
120108-054910 | Respironics Mainstream EtCO2 – Disposable airway adapter for neonates
120108-055310 | Nasal CO2 with O2 sampling cannula – Adult / Non-intubated use
120108-055610 | CO2 airway adapter for intubated patients 3473ADU-00 (1 pc)
120108-055700 | Infant airway adapter set = ET =< 4.0 mm (3473INF-00, 10 pcs/box) Intubated
120108-055910 | Nasal CO2 with O2 sampling cannula – Infant / Non-intubated use
120108-062000 | One-Touch Cart Cradle_Brio – For Brio only, not for BM series
120108-062700 | Slide Cart_Brio
120108-070000 | DG SENSOR (ITEC) dual-gas module set
120200-011400 | Philips CAPNOSTAT 5 CO2 mainstream sensor (PVC, 43×33×23 mm, 3 m cable)
120200-011500 | LoFlo sidestream module (Respironics) / ABS, 66×38×89 mm, 559 mm cable
120200-011510 | Holder for LoFlo sidestream module (Respironics)
120200-054600 | For CAPNOSTAT 5 CO2 mainstream sensor 7007-01 – Reusable, adult/pediatric
120200-054700 | For CAPNOSTAT 5 CO2 mainstream sensor 7053-01 – Reusable, neonatal/pediatric
151900-079600 | Lithium-ion battery, 6 cells, 10.8 V, 6,500 mAh
152100-057300 | Cover holder for DualGas_BRIO
152300-025700 | BRACKET DUALGAS holder Brio XVET
152600-032410 | Transflectance SpO2 probe (VET, rectal) for veterinary use (3000 mm)
152600-035700 | DualGas water trap
152600-035801 | DualGas sample line with Luer Lock (8')
152600-035901 | DualGas airway adapter (straight)
152600-035911 | DualGas airway adapter (L-type)
152600-041400 | Multi 3-lead ECG cable (Button, IEC)
152600-041800 | Multi 5-lead ECG cable (Button, IEC)
152600-042800 | IBP extension cable – Medex/Abbott IBP
5. BEHÖRDLICHE INFORMATIONEN
Produktidentifikation
Artikelnummer (SKU): 110373-050000
Klassifizierung
- Produktkategorie: Veterinärmedizinisches Gerät
- Standard-Compliance: IEC 60601-2-27:2011, IEC 60601-2-25:2011, ISO 80601-2-30:2018, ISO 80601-2-56:2018, IEC 60601-2-34:2011, ISO 80601-2-55:2018
Hersteller- und Vertreterinformationen
- Hersteller: Bionet Co., Ltd.
- Bevollmächtigter Vertreter (EC-REP): CMC Medical Devices & Drugs S.L.
6. DOKUMENTATION UND SUPPORT
Verfügbare Dokumentation
- Benutzerhandbuch (IFU): DE/EN
- Hinweis: Die Online-Beschreibung ersetzt nicht die offizielle Gebrauchsanweisung (IFU). Bitte verwenden Sie die vollständigen DE/EN-Handbücher.
- Technische Dokumentation verfügbar
Wichtige Hinweise
- Zubehörteile nur für Bionet-Geräte; Garantieausschluss bei Verwendung mit anderen Geräten
- Bei Serviceanfrage Seriennummer erforderlich; ohne diese Angaben kann eine Bearbeitung oder Garantiegewährung nicht erfolgen
7. VERSAND UND GARANTIE
Versand
- Versandgebiet: Deutschland
- Kostenlos
- Rückgabe: 14 Tage
Garantie
- Garantiefrist: 2 Jahre ab Kaufdatum
- CODE: BE-CS-260625-BBOI
- AGB: https://bionet-europe.com/agb/
8. TECHNISCHER SUPPORT
- Service-Portal: https://service.bionet-europe.com
- Kontakt: shop@bionet-europe.com
9. HINWEISE ZUM ZUBEHÖR
Zubehörteile für den menschlichen Gebrauch dürfen nicht für Tiere verwendet werden, und Zubehörteile für den veterinärmedizinischen Gebrauch dürfen nicht für Menschen verwendet werden. Diese Trennung dient der Erfüllung von Sicherheits- und Rechtsanforderungen. Der Anwender trägt die alleinige Verantwortung für Risiken oder Schäden, die aus einer unsachgemäßen oder gemischten Nutzung entstehen.
Bei Zubehörteilen, die sowohl für den menschlichen als auch für den veterinärmedizinischen Gebrauch vorgesehen sind, ist eine gemischte Verwendung nach der ersten Zweckfestlegung nicht zulässig. Ein Produkt, das bereits bei Tieren verwendet wurde, darf nicht erneut für den menschlichen Gebrauch eingesetzt werden – und umgekehrt. Der Anwender ist für die sichere Anwendung und alle Folgen einer gemischten Nutzung allein verantwortlich.
