Brio X5VET
2.989,00€
Brio X5VET.EU.7ch.C2.ST w/ Printer, w/ Battery HS.CODE: 90181910 **For shipment, a printer must be created as a separate item.
Der Brio X5VET ist ein veterinärmedizinischer Patientenmonitor mit 12,1-Zoll-Touchscreen für umfassende Echtzeit-Überwachung von Tieren in Kliniken, Operationssälen und Intensivstationen. Zeigt bis zu 7 Wellenformen gleichzeitig an (EKG, SpO2, Atmung, Temperatur, IBP, EtCO2). Optionale Module für Multigas-Analyse (Dual-Gas/Paramount). Echtzeit-Datenaustausch für bis zu 32 Monitore über LAN/WLAN. Speichert 168 Stunden Trenddaten und 1.000 Alarmereignisse. IPX2-Schutz, tragbar, 3,1 kg.
Der Brio X5VET ist ein veterinärmedizinischer Patientenmonitor mit 12,1-Zoll-Touchscreen für umfassende Echtzeit-Überwachung von Tieren in Kliniken, Operationssälen und Intensivstationen. Zeigt bis zu 7 Wellenformen gleichzeitig an (EKG, SpO2, Atmung, Temperatur, IBP, EtCO2). Optionale Module für Multigas-Analyse (Dual-Gas/Paramount). Echtzeit-Datenaustausch für bis zu 32 Monitore über LAN/WLAN. Speichert 168 Stunden Trenddaten und 1.000 Alarmereignisse. IPX2-Schutz, tragbar, 3,1 kg.
Menge wählen
Produktdetails
1. PRODUKTÜBERSICHT

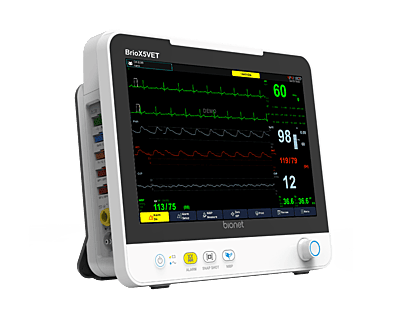

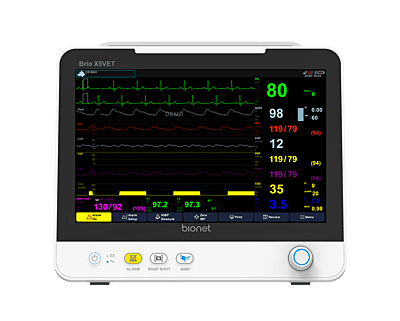

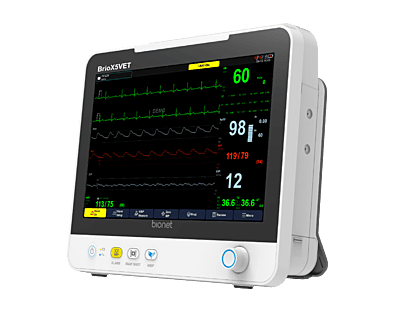

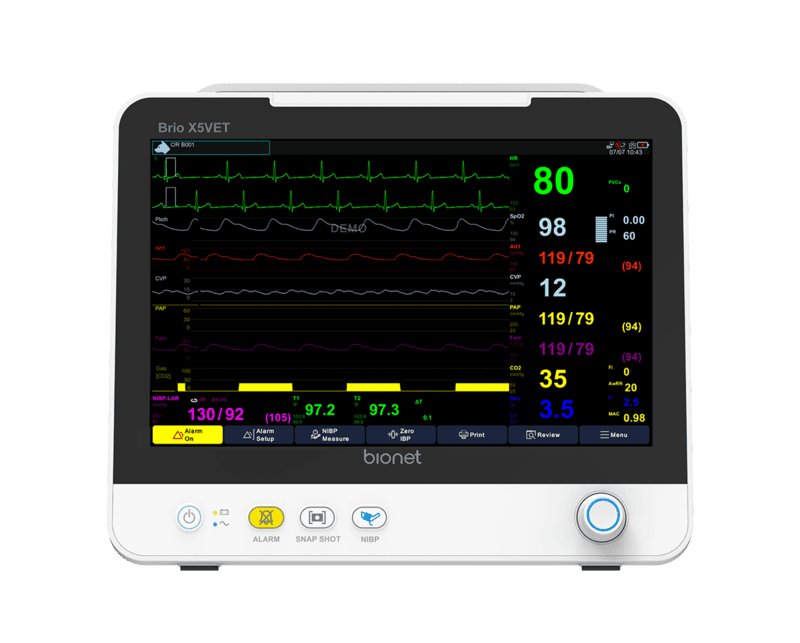

Der Brio X5VET ist ein tragbarer, hochmoderner veterinärmedizinischer Patientenmonitor mit 12,1-Zoll-Touchscreen-Display (1280 × 800) und intuitivem Drehknopf für die einfache Bedienung in anspruchsvollen klinischen Situationen. Das Gerät misst gleichzeitig bis zu 7 Wellenformen (EKG, SpO2, Atmung, Temperatur, IBP, EtCO2, Dual-Gas) mit hoher Zuverlässigkeit. Die Standard-Parameter umfassen 3-Leitungs-EKG, SpO2, nichtinvasive Blutdruckmessung (NIBP), 4-Kanal-IBP und 2-Kanal-Temperaturmessung. Optional sind Haupt-/Nebenstrom-EtCO2-Überwachung, Multigas-Analyse (Dual-Gas) und erweiterte Anästhesiegasüberwachung (Paramount) für komplexe Anästhesieverfahren verfügbar. Mit LAN- und WLAN-Konnektivität ermöglicht das Gerät den Echtzeit-Datenaustausch mit bis zu 32 anderen Monitoren. Das System speichert 168 Stunden Trenddaten, 16-Sekunden-Schnappschüsse und bis zu 1.000 Alarmereignisse. IPX2-zertifiziert mit tragbarem Design (3,1 kg). Ausschließlich für veterinärmedizinische Anwendung.
2. PRODUKTMERKMALE
- Anzeige von bis zu 7 Wellenformen gleichzeitig
- 12,1-Zoll kapazitiver Touchscreen (1280 × 800)
- Intuitiver Drehknopf für einfache Bedienung in jeder Situation
- 3-Leitungs-EKG mit Herzfrequenzmessung (15–350 bpm)
- Optional: 5-/7-Leitungs-EKG
- SpO2-Überwachung mit Bionet-Sensor (0–100%)
- Nichtinvasive Blutdruckmessung (NIBP) mit SuntechBP
- 4-Kanal-IBP (invasive Blutdruckmessung)
- 2-Kanal-Temperaturmessung (0–50 °C)
- Atmungserkennung durch thorakale Impedanz (5–120 bpm)
- Optionale EtCO2-Module (Mainstream/Sidestream)
- Optionales Dual-Gas-Analysemodul (CO2, N2O, Anästhetische Gase)
- Optionale erweiterte Anästhesiegasüberwachung (Paramount)
- Speicherung von 168 Stunden Trenddaten
- 1.000 Alarmereignisse mit 16-Sekunden-Schnappschüssen
- Echtzeit-Datenaustausch für bis zu 32 Monitore über LAN/WLAN
- BT-Link Next Software für EMR-Datenübertragung
- Optionales Druckermodul
- IPX2-Schutz (spritzwasserdicht)
- Tragbares, kompaktes Design
- Bedienelemente: Power-Taste, Trim-Knopf, Alarm-Taste, Snapshot-Taste, NIBP-Taste
3. TECHNISCHE SPEZIFIKATIONEN
Physische Abmessungen und Gewicht
- Abmessungen (Gerät): 308 (H) × 273 (B) × 140 (T) mm
- Abmessungen (Paket): 510 × 280 × 540 mm
- Gewicht (Gerät): 3,1 kg
- Gewicht (Paket): 10,0 kg
- Material: Kunststoff, IPX2-Schutz
Display und Bedienelemente
- Display: 12,1-Zoll kapazitiver Touchscreen
- Auflösung: 1280 × 800 Pixel
- Bedienelemente: Power-Taste, Trim-Knopf, Alarm-Taste, Snapshot-Taste, NIBP-Taste
- Anzeigeelemente: 3-farbige optische Alarmlampe, SpO2-Pulston, Batteriestatus, externe Stromversorgungs-LED
EKG-Spezifikationen
- Norm: IEC 60601-2-27:2011, IEC 60601-2-25:2011
- 3-Ableitung (1CH): I, II, III
- Optional 5-/7-Ableitung: I, II, III, aVR, aVL, aVF, V
- Herzfrequenz-Messbereich: 15–350 bpm
- Herzfrequenz-Genauigkeit: ±1 bpm oder ±1 %, je nachdem, welcher Wert größer ist
- ST-Streckenbereich: -2,0 bis +2,0 mV
- Schutz gegen elektrochirurgische Störungen und Defibrillation
Atmungs-Spezifikationen (RESP)
- Methode: Thorakale Impedanz
- Kanalwahl: RA-LL / RA-LA
- Messbereich: 5–120 bpm
- Genauigkeit: ±1 bpm
- Apnoe-Alarm: Ja
SpO2-Spezifikationen
- Sensor: Bionet SpO2
- Messbereich: 0–100 %
- Genauigkeit: 70–100 % ±2 Ziffern
- Pulsfrequenz-Messbereich: 18–450 bpm
- Pulsfrequenz-Genauigkeit: ±2 bpm
NIBP-Spezifikationen
- Norm: ISO 80601-2-30:2018
- Methode: Oszillometrie mit stufenweiser Deflation
- Betriebsmodus: Manuell / Automatisch
- Messbereich systolisch: 40–260 mmHg
- Messbereich MAP: 26–220 mmHg
- Messbereich diastolisch: 20–200 mmHg
- Mittlerer Fehler: < ±5 mmHg
- Standardabweichung: < ±8 mmHg
Temperatur-Spezifikationen
- Norm: ISO 80601-2-56:2018
- Methode: Thermischer Widerstand
- Betriebsmodus: Direkt
- Messbereich: 0–50 °C (32–122 °F)
- Genauigkeit 25–45 °C: ±0,1 °C
- Genauigkeit unter 25 °C, über 45 °C: ±0,2 °C
- Kompatibilität: 98ME04GA603 Temperatursonden
IBP-Spezifikationen
- Norm: IEC 60601-2-34:2011
- Kanäle: 4CH
- Messbereich: -50 bis 300 mmHg
- Genauigkeit: ±4 % des Messwerts oder ±4 mmHg, je nachdem, welcher Wert größer ist
- Nullabgleich: ±200 mmHg
- Drift: ±1 mmHg über 24 Stunden
EtCO2-Spezifikationen (Optional)
- Norm: ISO 80601-2-55:2018
- Messbereich: 0–150 mmHg, 0–19 %
- Genauigkeit: 0–40 mmHg ±2 mmHg, 41–70 mmHg ±5 %, 71–100 mmHg ±8 %, 101–150 mmHg ±10 %
- Atemfrequenz: 2–150 bpm, Genauigkeit ±1 bpm
Dual-Gas-Spezifikationen (Optional)
- CO2: 0–76 mmHg (0–10,1 kPa), Genauigkeit ±(0,2 Vol. % + 4 % relativ)
- N2O: 30 % N2O erhöht CO2-Messung um 3,25 mmHg bei 10 % CO2
- Anästhetische Gase: Isofluran (0–6 %), Desfluran (0–18 %), Sevofluran (0–6 %)
- Genauigkeit: ±(0,15 Vol. % + 4 % relativ)
- Flussrate: 175 ml/min ±25 ml/min
Paramount Anästhesiegase-Spezifikationen (Optional)
- Norm: Entspricht ISO 80601-2-55:2018
- Technik: Infrarot-Absorption, paramagnetische Eigenschaften für O2-Überwachung
- Aufwärmzeit: ≤10 Minuten
- Messbereiche: CO2 (0–30%), O2 (0–100%), N2O (0–100%), Des/Sev/Enf/Iso/Hal (0–30%)
- Auflösung: CO2 (0,1%), O2 (1%), N2O (1%), Des/Sev/Enf/Iso/Hal (0,1%)
- Atemfrequenz: 2–100 bpm, Genauigkeit ±1 bpm

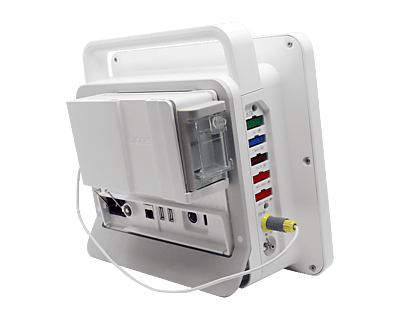

Konnektivität
- LAN: IEEE 802.3
- WLAN: IEEE 802.11 (a, b, g, n)
- Echtzeit-Datenaustausch: Bis zu 32 Monitore
- USB 2.0: 2 Anschlüsse
- HDMI: Ausgangsanschluss
- Druckermodulanschluss
- Paramount-Modulanschluss
Stromversorgung
- Eingangsspannung: 100–240 VAC
- Stromstärke: 1,5–0,75 A
- Frequenz: 50/60 Hz
- Leistungsaufnahme: < 35 W
- Batterie: Wiederaufladbarer Lithium-Ionen-Akku 10,8 V, 3.250 mAh / 6.500 mAh
Datenspeicherung
- Standard: 168 Stunden Trenddaten
- Alarmereignisse: Bis zu 1.000 (mit 16-Sekunden-Schnappschüssen, 8 Sekunden vor und nach dem Ereignis)
Umgebungsbedingungen
- Betriebstemperatur: 5–40 °C (41–104 °F)
- Lagertemperatur: -20–60 °C (-4–140 °F)
- Luftfeuchte (Betrieb): 30–85 %
- Luftfeuchte (Lagerung): 10–95 % (verpackt)
- Höhe (Betrieb): 525–795 mmHg (70–106 kPa)
- Höhe (Lagerung): 375–795 mmHg (50–106 kPa)
- Schutzart: IPX2
Standards und Compliance
- Schutzklasse: Klasse I
- Schutzart: IPX2
4. KOMPONENTEN UND ZUBEHÖR
Standardlieferumfang (SKU: 110378-050000)
110370-000200 | Brio-Druckermodul Ass'y
130336-001030 | Ösophagussonde mit 3-Kanal-EKG und Temperatur, mittlere Größe, IEC
130336-001040 | Ösophagussonde mit 3-Kanal-EKG und Temperatur, kleine Größe, IEC
151900-079500 | Li-Ionen-Akku (3 Zellen)
152100-054400 | Brio-Druckerhalterung
152600-002200 | 3-Kanal-EKG-Kabel, Clip-Typ, IEC
152600-002400 | 3-Kanal-EKG-Verlängerungskabel, IEC
152600-003331 | ACC.SpO2-Sonde 1 m (VET, Schwarz-Grau-S)
152600-007000 | Thermopapierrolle (58 mm × 38 Ø × 13 mm / 15 m)
152600-011800 | Netzkabel (2,5 m)
152600-022401 | NIBP-Verlängerungsschlauch (3 m)
152600-031900 | Einweg-Suntech-Vet-NIBP-Manschette #1 / Bereich: 3–6 cm
152600-032000 | Einweg-Suntech-Vet-NIBP-Manschette #2 / Bereich: 4–8 cm
152600-032100 | Einweg-Suntech-Vet-NIBP-Manschette #3 / Bereich: 6–11 cm
152600-032200 | Einweg-Suntech-Vet-NIBP-Manschette #4 / Bereich: 7–13 cm
152600-032300 | Einweg-Suntech-Vet-NIBP-Manschette #5 / Bereich: 8–15 cm
152600-032400 | SpO2-Sensor (VET, Rektal) Transflektanz-SpO2-Sonde (1000 mm)
152600-033510 | Wiederverwendbare NIBP-Manschette – Säugling / Bereich: 9–14,8 cm
152600-034010 | Temperatursensor (98ME04GA604), Rektaltyp 3,5 mm
152600-042500 | Temperaturverlängerungskabel
152600-042700 | SpO2-Verlängerungskabel
152600-047600 | Bedienungsanleitung
Optionale Komponenten
120108-043600 | Halterungsklemme für Transducer-Platte (MX240)
120108-044000 | Modulare Transducer-Montageplatte (MX800)
120108-044100 | Einzellinien-Monitoring-Kit (MX9504T)
120108-048810 | Cart BM
120108-054810 | Respironics® Mainstream EtCO2 Einweg-Atemadapter für Erwachsene
120108-054910 | Respironics® Mainstream EtCO2 Einweg-Atemadapter für Neugeborene
120108-055310 | Nasale CO2-mit-O2-Probenkanüle – Erwachsene / Nicht-intubierte Anwendung
120108-055610 | CO2-Atemadapter für intubierte Patienten 3473ADU-00 (1 Stk.)
120108-055700 | Atemadapter-Set für Säuglinge = ET =< 4,0 mm (3473INF-00, 10 Stk./Box) Intubiert
120108-055910 | Nasale CO2-mit-O2-Probenkanüle – Säugling / Nicht-intubierte Anwendung
120108-062000 | One Touch Cart Cradle_Brio – Nur für Brio, nicht für BM-Serie
120108-062700 | Slide Cart_Brio
120108-070000 | DG SENSOR (ITEC) Dual-Gas-Modulsatz
120200-011400 | Philips CAPNOSTAT 5 CO2-Mainstream-Sensor (PVC, 43×33×23 mm, 3 m Kabel)
120200-011500 | LoFlo-Sidestream-Modul (Respironics) / ABS, 66×38×89 mm, 559 mm Kabel
120200-011510 | LoFlo-Sidestream-Modul (Respironics) Halterung
120200-054600 | Für CAPNOSTAT 5 CO2-Mainstream-Sensor 7007-01 – Wiederverwendbar, Erwachsene/Pädiatrisch
120200-054700 | Für CAPNOSTAT 5 CO2-Mainstream-Sensor 7053-01 – Wiederverwendbar, Neugeborene/Pädiatrisch
151900-079600 | Lithium-Ionen-Akku 6 Zellen, 10,8 V, 6.500 mAh
152100-057300 | Abdeckhalter DualGas_BRIO
152300-025700 | BRACKET DUALGAS Brio XVET
152600-032410 | Transflektanz-SpO2-Sensor-Sonde (VET, Rektal) für Veterinärmedizin (3000 mm)
152600-035700 | DualGas-Wasserfalle
152600-035801 | DualGas-Probenleitung mit Luer Lock (8')
152600-035901 | DualGas-Atemadapter (gerade)
152600-035911 | DualGas-Atemadapter (L-Typ)
152600-041400 | 3-poliges EKG-Kabel (Button, IEC)
152600-041800 | 5-poliges EKG-Kabel (Button, IEC)
152600-042800 | IBP-Verlängerungskabel – Medex/Abbott IBP
5. BEHÖRDLICHE INFORMATIONEN
Produktidentifikation
Artikelnummer (SKU): 110378-050000
Klassifizierung
- Produktkategorie: Veterinärmedizinisches Gerät
- Standard-Compliance: IEC 60601-2-27:2011, IEC 60601-2-25:2011, ISO 80601-2-30:2018, ISO 80601-2-56:2018, IEC 60601-2-34:2011, ISO 80601-2-55:2018
Hersteller- und Vertreterinformationen
- Hersteller: Bionet Co., Ltd.
- Bevollmächtigter Vertreter (EC-REP): CMC Medical Devices & Drugs S.L.
6. DOKUMENTATION UND SUPPORT
Verfügbare Dokumentation
- Benutzerhandbuch (IFU): DE/EN
- Hinweis: Die Online-Beschreibung ersetzt nicht die offizielle Gebrauchsanweisung (IFU). Bitte verwenden Sie die vollständigen DE/EN-Handbücher.
- Technische Dokumentation verfügbar
Wichtige Hinweise
Zubehörteile nur für Bionet-Geräte; Garantieausschluss bei Verwendung mit anderen Geräten
Bei Serviceanfrage Seriennummer erforderlich; ohne diese Angaben kann eine Bearbeitung oder Garantiegewährung nicht erfolgen
7. VERSAND UND GARANTIE
Versand
- Versandgebiet: Deutschland
- Kostenlos
- Rückgabe: 14 Tage
Garantie
- Garantiefrist: 2 Jahre ab Kaufdatum
- CODE: BE-CS-260625-BBOI
- AGB: https://bionet-europe.com/agb/
8. TECHNISCHER SUPPORT
- Service-Portal: https://service.bionet-europe.com
- Kontakt: shop@bionet-europe.com
9. HINWEISE ZUM ZUBEHÖR
Zubehörteile für den menschlichen Gebrauch dürfen nicht für Tiere verwendet werden, und Zubehörteile für den veterinärmedizinischen Gebrauch dürfen nicht für Menschen verwendet werden. Diese Trennung dient der Erfüllung von Sicherheits- und Rechtsanforderungen. Der Anwender trägt die alleinige Verantwortung für Risiken oder Schäden, die aus einer unsachgemäßen oder gemischten Nutzung entstehen.
Bei Zubehörteilen, die sowohl für den menschlichen als auch für den veterinärmedizinischen Gebrauch vorgesehen sind, ist eine gemischte Verwendung nach der ersten Zweckfestlegung nicht zulässig. Ein Produkt, das bereits bei Tieren verwendet wurde, darf nicht erneut für den menschlichen Gebrauch eingesetzt werden – und umgekehrt. Der Anwender ist für die sichere Anwendung und alle Folgen einer gemischten Nutzung allein verantwortlich.
